PEM

PEM (Privacy Enhancement for Internet Electronic Mail) je dnes historický protokol pro vytváření a zpracování bezpečných zpráv. Vznikl v druhé polovině 80. let. Původní specifikace RFC989 byla několikrát přepracována. Poslední specifikace je z roku 1993 jako RFC1421 až RFC1424.

V praxi nedošlo k jeho masovému využití nejširší veřejností. Nebyl totiž běžně dostupný software, který by jej podporoval. Příčin bylo bezpochyby více, ale asi tou nejdůležitější je skutečnost, že na přelomu 80. a 90. let nebyla ještě masová poptávka po software tohoto druhu.

V první polovině 90. let došlo k masovému rozšíření PGP jehož výhodou byla jednoduchost a snadná dostupnost. Přitom PGP v té době vyhovovalo naprosté většině uživatelů.

Protokol PEM se však stal základem pro novější protokoly. Dnes se právě S/MIME zdá být východiskem a přitom S/MIME je PEM fylozoficky velmi blízké. Zejména se jedná o správu šífrovacích klíčů pomocí certifikátů.

Zpráva

Vytvoření zprávy se skládá ze 4 kroků:
  1. Předpokládáme, že zpráva byla v kódování (reprezentaci dat) operačního systému, na kterém byla pořízena. PEM neřeší problematiku komprese dat ani problematiku znakových sad pro jednotlivá národní prostředí. Jednoduše si představme anlglicky psaný text se znaky pro nový řádek. Text zprávy může být vytvořen např. v kódu EBCDIC (tj. ne nutně ASCII).
  2. Zpráva odesílaná elektronickou poštou musí být před odeslání protokolem SMTP převedena do jednotné kanonické formy, tak aby systém příjemce měl šanci interpretovat správně jednotlivé znaky zprávy, tj. tak jak je mínil odesilatel.

  3. Např. text je převeden do kódu ASCII, konec řádku je reprezentován dvojicí znaků <CR>< LF> atp.
    Zpráva se v kanonické formě pouze přenáší Internetem, příjemcův systém zprávu opět převede do tvaru lokálního operačního systému. Kanonická forma je tvar, ve kterém si systémy zprávu předávají v počítačové síti.Takto reprezentovaný text budeme označovat jako text zprávy.
  4. Předchozí dva kroky se provádí na všechny zprávy přenášené elektronickou poštou bez ohledu na to, zdali jsou šifrovány nebo ne. Dalším krokem je právě šifrování a elektronické podepisování zprávy.
  5. Jenže zpráva po šifrování a elektronickém podepisování už opět nevyhovuje pro přenos protokolem SMTP (zejména není sedmibitová a délka řádku není omezena), takže je nutné zprávu převést do "tisknutelného tvaru". PEM používá kódování Base64.
Jednotlivé kroky, kterými připravujeme zprávu před jejím přenosem sítí můžeme vyjádřit:

Přenášená zpráva = Base64 (šifrování a el.podpis ( kanonizace zprávy (zpráva ) ) )

Obdobně zpracování přijaté zprávy můžeme vyjádřit:

Zpráva = převod z kanonické formy ( dešifrování a verifikace el.podpisu ( Base64 - dekódování ( přenášená zpráva ) ) )

Typy zpracování

Vypuštěním některých kroků při zpracování zprávy vznikne několik typů zpráv. PEM rozlišuje 4 typy zpráv: S termínem elektronický podpis musíme však u PEM být velice opatrní. Obecně totiž nemusí jít o elektronický podpis. V následující kapitolce o použitém šifrování se dozvíme, že PEM připouští i symetrické šifrování přenášených klíčů. V takové případě se ze zprávy vypočítá kontrolní součet, který se však šifruje symetrickou šifrou. Tím lze sice zkontrolovat integritu zprávy, ale ne autentičnost zprávy (tj. nelze prokázat, že původce zprávy je opravdu odesilatel). Proto take PEM i v názvech typů zpráv používá řetězec MIC (Message Integrity Check), tj. to co my překládáme jako kontrolní součet.

Pouze kontrolní součet šifrován soukromým (asymetrickým) klíčem lze označovat jako elektronický podpis. Takže náš popis jednotlivých typů (ENCRYPTED, MIC-ONLY a MIC-CLEAR) je zcela pravdivý jen při asymetrickém šifrování přenášených klíčů. Této nepřesnosti se dopouštíme proto, že výklad je pak podle nás snadněji pochopitelný a přitom šifrování přenášených klíčů symetrickými šiframi není příliš významnou vlastností PEM.

Šifrování

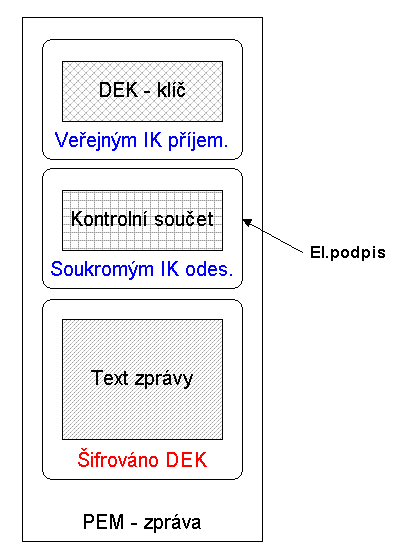

Pro šifrování se používají dvojí klíče: Text zprávy je zašifrován pomocí DEC-klíče. Navíc samotný DEC-klíč je zašifrován IK-klíčem a přidán ke zprávě. Schématicky to vyjadřuje následující obrázek (nezachycuje však el. podpis a kódování Base64):

Nejčastěji se pro šifrování textu zprávy používají symetrické šifry. Symetrický šifrovací klíč je pak přenášen zašifrován asymetrickou šifrou. PEM však specifikuje i možnost použití symetrické šifry i pro šifrování DEC-klíče - tj. symetrické IK-klíče.

Z dnešního pohledu se zdá, že používání symetrických IK-klíčů nemá velký praktický význam. Zpráva nemůže být elektronicky podepsána - pouze kontrolní součet zprávy je přenášen symetricky šifrován. Při použití symetrických IK-klíčů se IK-klíčem šifruje jak DEK-klíč, tak i kontrolní součet zprávy. V případě, že se ze zprávy vypočítá kontrolní součet, který se šifruje symetrickou šifrou, tak lze sice zkontrolovat integritu zprávy, ale ne její autentičnost (tj. nelze prokázat, že původce zprávy je opravdu odesilatel).

Nadále se budeme zabývat pouze případem, kdy IK-klíče jsou asymetrické. Text zprávy je pak šifrován veřejným klíčem příjemce a k elektronickému podpisu je použit soukromý klíč odesilatele.

Na obrázku opět není znázorněno, že jednotlivé části jsou kódovány Base64 a elektronický podpis je navíc ještě před odesláním šifrován DEK-klíčem.

Je-li zpráva odesílána více adresátům, pak DEK-klíč se zašifruje pro každého adresáta zvlášť jeho veřejným klíčem.

Podobně i při podepisování zprávy by mohlo zprávu teoreticky podepsat více uživatelů. Každý by si vytvořil kontrolní součet (mohou použít i různé algoritmy výpočtu kontrolního součtu) a podepsal jej svým soukromým klíčem.

Identifikace šifrovacího klíče

Opět i zde nebudeme popisovat případ symetrických IK-klíčů.

Text zprávy je šifrován DEK-klíčem. Šifrovací algoritmus pro šifrování textu zprávy pro příslušný DEK-klíč s jeho parametry se uvádí v hlavičce DEK-Info. Tato hlavička má následující syntaxi:

DEK-Info: algoritmus-mód,parametry

Samotný DEK-klíč je zašifrován IK-klíčem příjemce (adresáta). IK-klíč vždy po určitou dobu používá konkrétní uživatel. IK-klíč je reprezentován jeho certifikátem.

PEM se orientuje na certifikáty vydané certifikační autoritou. Každý takový certifikát je jednoznačně identifikován identifikací (jménem) certifikační autority a sériovým číslem certifikátu. Naopak jméno uživatele v certifikátu nemusí být jednoznačné.

Certifikát identifikuje dvojici veřejný/soukromý klíč uživatele. Pro odeslání zprávy je však třeba jak certifikát příjemce tak i soukromý klíč odesilatele (reprezentovaný rovněž certifikátem). Protože DEK-klíč je šifrován veřejným klíčem adresáta (určen certifikátem adresáta), kdežto elektronický podpis je šifrován soukromým klíčem odesilatele (určen certifikátem odesilatele).

Zpráva musí minimálně obsahovat identifikaci těchto dvou klíčů - dvou certifikátů. Jako identifikace slouží právě název certifikační autority a sériové číslo certifikátu. Pro identifikaci se používají hlavičky:

Hlavička Význam
Originator-Certificate: Tato hlavička obsahuje (pochopitelně Base64 kódovaný) celý certikát odesilatele.

Následovaná vždy hlavičkou specifikující šifrovací algoritmus s módem ve kterém je použit a za oddělující čárkou pak veřejným klíčem zašifrovaný DEK-klíč:

Key-Info: algoritmus-mód,zašifrovaný DEK-klíč
DEK-Info:

Isssuer-Certificate: Tato hlavička může obsahovat certifikat certifikační autority, která certifikát uvedený v hlavičce Originator-Certificate vydala.
Originator-ID-Asymetric: Identifikuje odesilatele.

Originator-ID-Asymetric: Identifikace_CA,sériové_číslo_certifikátu

V případě, že by tato hlavička identifikovala certifikát uvedený v hlavičce Originator-Certificate:, pak se tato hlavička vynechává.

Následovaná vždy hlavičkou specifikující šifrovací algoritmus s módem, ve kterém je použit a za oddělující čárkou pak veřejným klíčem zašifrovaný DEK-klíč:

Key-Info: algoritmus-mód,zašifrovaný_DEK-klíč

Recipient-ID-Asymetric: Identifikuje příjemce (adresáta). Syntaxe:

Recipient-ID-Asymetric: Identifikace_CA,sériové_číslo_certifikátu

Následovaná vždy hlavičkou specifikující šifrovací algoritmus s módem, ve kterém je použit a za oddělující čárkou pak veřejným klíčem zašifrovaný DEK-klíč:

Key-Info: algoritmus-mód,zašifrovaný_DEK-klíč

Elektronický podpis

Elektronický podpis je specifikován v hlavičce MIC-Info. Jelikož pro elektronický podpis se používá soukromý klíč odesilatele, tak hlavička MIC-Info následuje za hlavičkami identifikujícími IK-klíč odesilatele, tj. za hlavičkami: Originator-ID-Asymetric, Originator-Certificate a Isssuer-Certificate. Hlavička má syntaxi:

MIC-Info: algoritmus_kontrolního_součtu,šifrovací_algoritmus,kontrolní_součet

Kontrolní součet je posléze šifrován ještě DEK-klíčem a kódován Base64. Např. používáme-li pro výpočet kontrolního součtu algoritmus MD5 a pro šifrování algoritmus RSA, pak poslední parametr v hlavičce MIC-Info má tvar:

el.podpis = Base64 ( DEK ( RSAsoukromý_klíč_odesilatele ( MD5 (text_zprávy) ) ) )

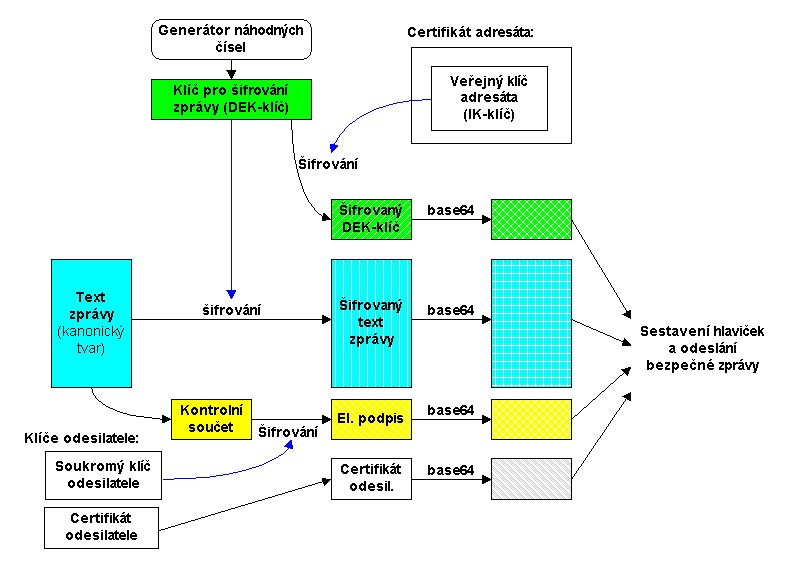

Celý protokol odeslání zprávy vypadá takto:

Předpoklady:

  1. Odesilatel si předem nechal certifikační autoritou vystavit svůj certifikát. Certifikát verifikoval a spolu s certifikátem certifikační autority si jej uložil.
  2. Odesilatel si předem nějakou cestou obstaral certifikát příjemce. Cerifikát verifikoval. Oveřil, že certifikát není na seznamu CRL.
Odeslání zprávy:
  1. Odesilatel vygeneruje náhodný DEK-klíč, kterým zašifruje text zprávy.
  2. Odesilatel vypní hlavičku Originator-Certificate svým certifikátem. Volitelně vlastním veřejným klíčem z tohoto certifikátu šifruje DEK-klíč a výsledkem je hlavička Key-Info následovaná za hlavičkou Originator-Certificate.
  3. Podle potřeby odesilatel doplní ještě hlavičku Issuer-Certificate.
  4. Odesilatel spočítá kontrolní součet textu zprávy, který šifruje svým soukromým klíčem. Výsedkem je pak hlavička MIC-Info.
  5. Odesilatel podle údajů z certifikátu příjemce (adresáta) vyplní hlavičku Recipient-ID-Asymetric. Odesilatel dále veřejným klíčem z certifikátu příjemce (adresáta) šifruje DEK-klíč, který uloží do hlavičky Key-Info následované za hlavičkou Recipient-ID-Asymetric.
Příjemce si verifikuje certifikát odesilatele a může jej použít při další korespondenci s odesilatelem (např. při odpovědi odesilateli).


Formát zprávy PEM
